卧式齿轮减速机的安装要点

作者: 编辑: 来源: 发布日期: 2022.01.08 浏览次数:
信息摘要:
卧式齿轮减速机的安装要点随着我国经济建设的不断加快,以往只有在军工企业生产中被广泛应用的减速机产品,现在被越来越多的应用到民用生产生活当中了…
卧式齿轮减速机的安装要点随着我国经济建设的不断加快,以往只有在军工企业生产中被广泛应用的减速机产品,现在被越来越多的应用到民用生产生活当中了,这其中又以卧式齿轮减速机因其产品本身特性受到青睐。但减速机在安装过程中严格遵守安装规程,避免导致出现因安装不当造成的意外损失。
正确的安装、使用和维护减速机,是保证机械设备正常运行的重要环节。因此,在您安装行星减速机时,请务必严格按照下面的安装顺序,认真地装配。

1、安装前应确认电机和减速机是否完好无损,并且严格检查驱动电机与减速机相连接的各部位尺寸是否匹配。这里指的是驱动电机法兰的定位凸台和轴径与减速机法兰的定位凹槽和孔径间的尺寸及配合公差;擦拭处理配合表面的污物与毛刺。

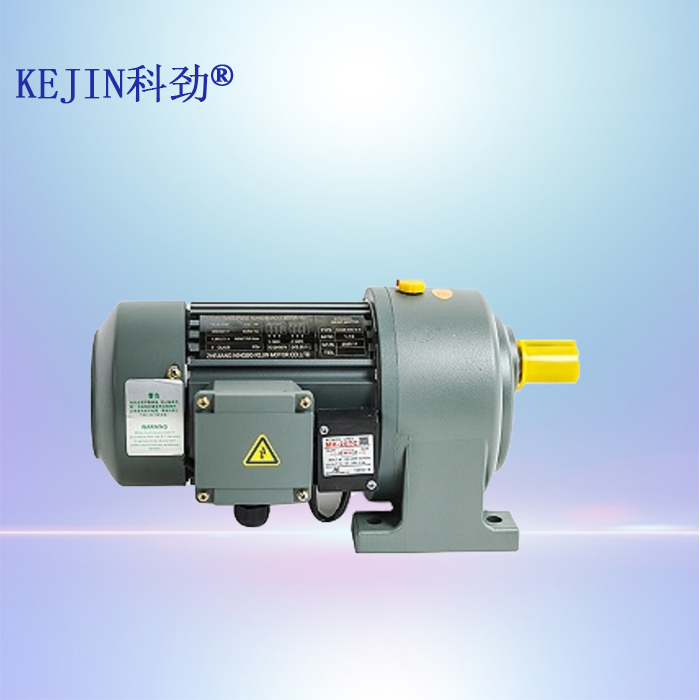

卧式齿轮减速机的安装要点


2、旋下减速机法兰侧面的工艺孔上的螺堵,旋动减速机的输入端,使抱紧内六角螺钉帽与工艺孔对齐,插入内六角工具旋松抱紧内六角:螺钉。

3、手持驱动电机,使其轴上之键槽与减速机输入端孔抱紧螺钉垂直,将驱动电机轴插入减速机输入端孔。插入时必须保证两者同心度一致和二侧法兰平行。如同心度不一致或二侧法兰不平行必须查明原因。另外,在安装时,严禁用锤击,即可以防止锤击的轴向力或径向力过大损坏两者轴承,又可以通过装配手感来判断两者配合是否合适。判断两者配合同心度和法兰平行的方法为:两者相互插入后,两者法兰基本贴紧,缝隙一致。

卧式齿轮减速机的安装要点

4、为保证两者法兰连接受力均匀,先将驱动电机紧固螺钉任意旋上,但不要旋紧;然后按对角位置逐渐旋紧四个紧固螺钉;zui后旋紧减速机输入端孔抱紧螺钉。一定要先旋紧驱动电机紧固螺钉后再旋紧减速机输入端孔抱紧螺钉。

注意:减速机与机械设备间的正确安装类同于减速机与驱动电机间的正确安装。关键是要必须保证减速机输出轴与所驱动部分输入轴同心度的一致。

随着控制电机应用的不断深入发展,卧式齿轮减速机在运动控制传动领域中的应用也会越来越多。希望您在使用之前确保正确的安装行星减速机,为您的设备带来运行的可靠与危机上的保障!
