交流减速电机如何接线,你知道吗?

作者: 编辑: 来源: 发布日期: 2023.05.26 浏览次数:
信息摘要:
小型减速电机如何接线是大多数新手都会遇到问题,很多电机的接线方法都一样,微型齿轮减速电机是常见的减速电机,具有转速低、力矩大、体积小等各种特…

小型减速电机如何接线是大多数新手都会遇到问题,很多电机的接线方法都一样,微型齿轮减速电机是常见的减速电机,具有转速低、力矩大、体积小等各种特点,下面科劲电机就来讲解一下此系列减速机的接线方法。

一、直流减速电机接线方法

1、直流减速电机电源输入红线是电源正端,黑线是电源负端,橙色线是电门锁。

2、电机相位黄线u、绿线v、蓝线w。

3、当信号输入时,绿线就是手柄信号输入,黑线为接地线。

4、机霍耳红线和黑线为接地线,黄线A、绿线B、蓝线C。

5、感器红线+5V电源,黑线是接地线,绿线是传感器信号输入。

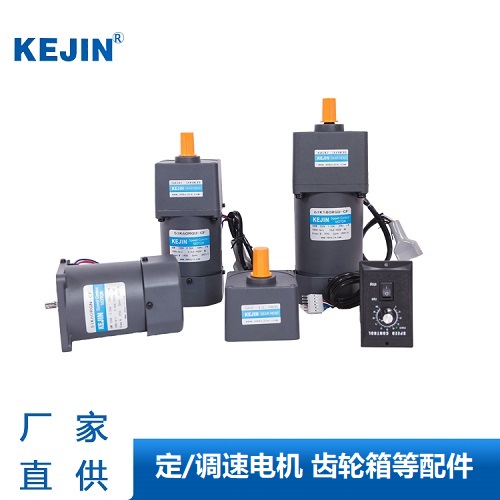

 科劲微型齿轮减速电机

二、直三相减速电机

1、直三相减速电机一种接线时低压三相220V减速电机接线方法,另一种是高压三相380V减速电机接线方法。

2、直三相减速电机的三相电机线圈一般都有6根线。

3、380V减速电机一般都是使用的三角形接法。

4、线圈6根其中三根U、V、W分别接三个端子

5、另外三根标注的X、Y、Z接在一起。

6、接三相进线时将A、B、C三相电接对应的U、V、W三根线对应端子。

7、220V减速电机接法是将X、Y、Z三根线接在U、V、W三根线端子上。
