蜗轮蜗杆减速机扭力臂安装应该注意的问题

作者: 编辑: 来源: 发布日期: 2021.11.22 浏览次数:
信息摘要:
蜗轮蜗杆减速机扭力臂安装应该注意的问题 蜗轮蜗杆减速机,斜齿轮减速电机,专注生产销售各种减速机,型号齐全,质量保证,欢迎来电咨询,大型减速机…
 蜗轮蜗杆减速机固定到从动机上后(减速机上无径向负载时)
1)请松开固定从动机和减速机的法兰螺栓。
2)将从动轴从输出中空轴中取出,勿在箱体和输出中空轴间使用其它力。请准备拆卸板(表1)和顶起螺栓(表2),按图3 要领安装,
就可顺利拆卸。蜗轮蜗杆减速机扭力臂安装应该注意的问题
减速机通过法兰安装、固定到从动机后(减速机上有径向负载时)
1)请使从动轴处于平衡的稳定状态。
2)请松开固定从动机和减速机的法兰螺栓。
3)将从动轴从输出中空轴中取出,勿在箱体和输出中空轴间使用其它力。请准备拆卸板(表1)和顶起螺栓(表2),按图3 要领安装,
就可顺利拆卸。请准备抽出板(表1)和顶起螺栓(表2),按图3 的要领安装顶起螺栓,就可顺畅地拆卸蜗轮蜗杆减速机厂家。
底脚安装的安装、拆卸(EW-H 输出中空轴型)
蜗轮蜗杆减速机扭力臂安装应该注意的问题

蜗轮蜗杆减速机扭力臂安装应该注意的问题

安装、拆卸时,请参照4-1-1 项的底脚安装及4-2-1 项的扭矩臂安装、4-2-2 项的法兰安装,切实进行从动机和减速机的定心槽作。如果定心错误,可能产生不可预测的负载,导致轴承、轴等零件的受损。

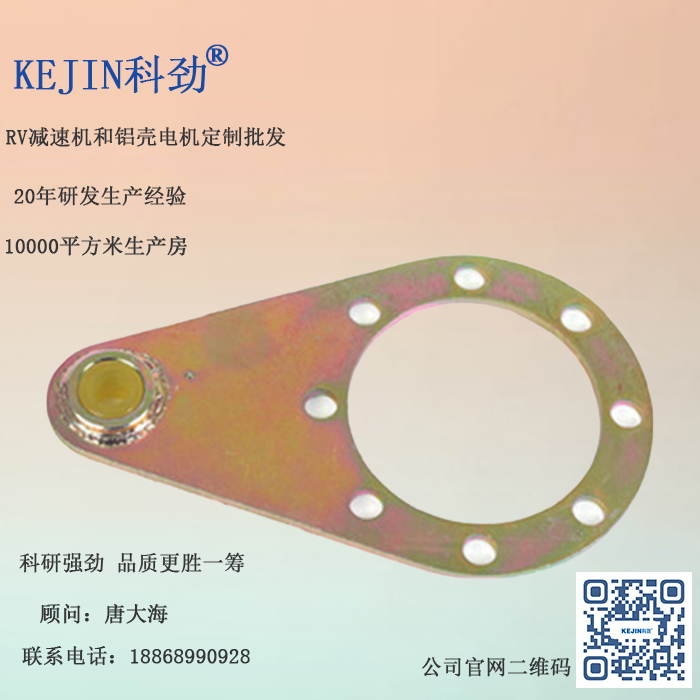

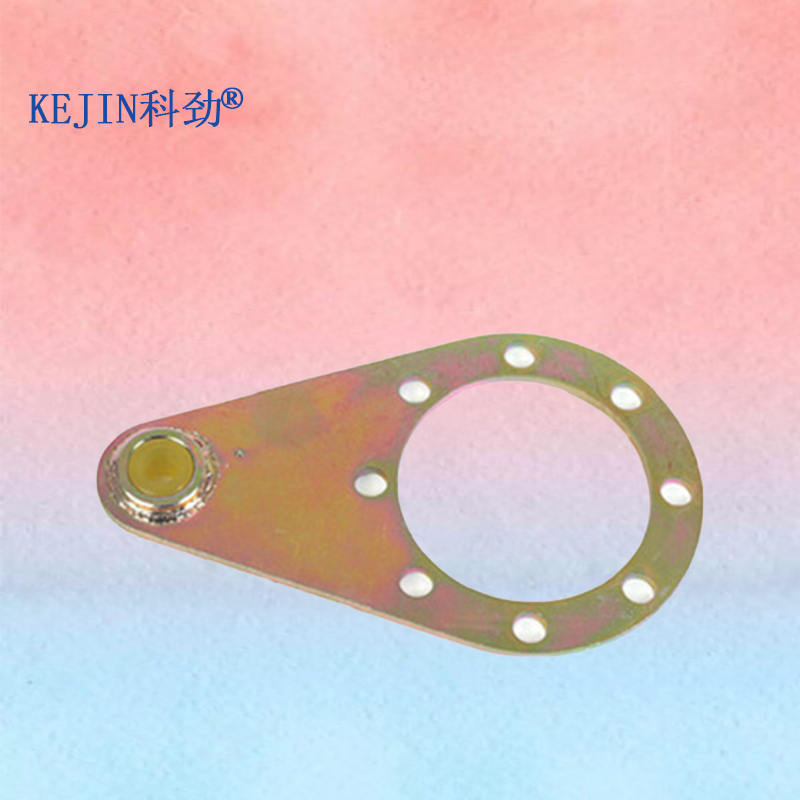

蜗轮蜗杆减速机扭力臂安装流程
注) 请避免将输入两轴的减速机联结到主轴上进行安装。
1)请使用螺栓将扭矩臂安装到减速机上。
注) 如果是订购了扭矩臂,请使用附属的螺栓。如果顾客自己制作了扭矩臂,请使用相当于强度类别10.9的螺栓。
2)请将减速机插入从动轴。

3)请将减速机在轴方向上固定到从动轴上。

蜗轮蜗杆减速机扭力臂安装应该注意的问题

SWJ25~42时,通过端板固定到输出轴端。
SWJ50 ~70、SW80~200、EW80-H~200-H( 输出中空型)、TD125H ~ 315H时,使用输出中空轴挡圈槽、止动环和端板进行固定。(参照第217页的输出中空轴详细尺寸)
4)减速机安装形式确定后,请固定扭矩臂,保证减速机和从动轴不会同时转动。此时,请使扭矩臂在轴方向上具有一定自由度。
注) 如果在固定减速机前先固定扭矩臂,可能损伤减速机,所以请务必按照作业流程进行作业。(EW80-H~200-H为底脚安装。固定输出中空轴和从动轴后,请设定支撑从动轴的轴承的位置。)
注) 制作端板时,使用下一页表1 的尺寸和形状,这样可以兼作拆卸板。
