电动机铭牌参数解析

作者: 编辑: 来源: 发布日期: 2023.04.25 浏览次数:
信息摘要:
电机铭牌就像我们的身份证,从铭牌中就能读出电机的性能以及适用的场景,无论是选购电机还是维修电机都需要铭牌参数的支持,下面就跟着宁波科劲电机一…

电机铭牌就像我们的身份证,从铭牌中就能读出电机的性能以及适用的场景,无论是选购电机还是维修电机都需要铭牌参数的支持,下面就跟着宁波科劲电机 一起了解一下吧!

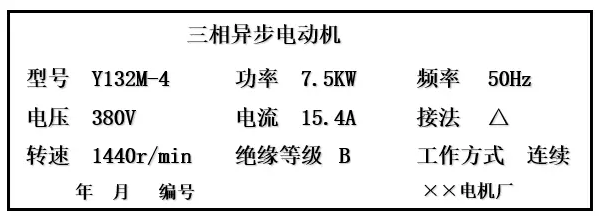

1.三相异步交流电动机型号识读举例

三相异步电动机15924308848

2.三相绕组的接法:Δ/Y,三角形和星形接线方式

3.额定电压:铭牌上的电压值是指电动机在额定运行时定子绕组上应加的线电压,一般规定波动不大于5%。

4.额定电流:铭牌上的电流值是指电动机在额定运行时定子绕组上应加的线电流。

5.额定功率:铭牌上的功率是指电动机在额定运行时轴上输出的机械功率值,它不是输入功率。

6.额定转速:指电动机在额定电压、额定频率、额定功率下,转子每分钟的所转的圈数,通常额定转速比同步转速低2%~6%。二极电机的额定转速为2950r/min左右,四极电机的额定转速为1450r/min左右。

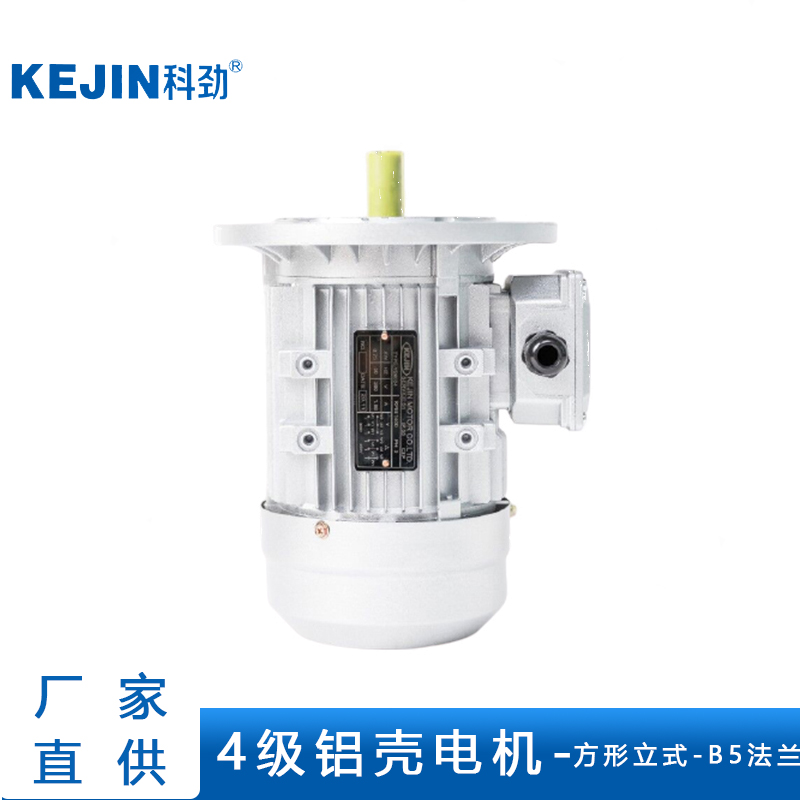

三相异步东动机B5大法兰

7、功率:铭牌上所标的功率值是指电动机在额定运行时轴上输出的机械功率值。

8、效率:所谓效率就是输出功率与输入功率的比值。

9.电动机的绝缘等级和允许温升



在发电机等电气设备中,绝缘材料是较为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别,采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的蕞高温度。

电动机的绝缘等级是指其所用绝缘材料的耐热等级,分Y、A、E、B、F、H、C级。允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘等级 Y级 A级 E级 B级 F级 H级 C级

/限温度(℃) 90 105 120 130 155 180 180以上

电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料,其绝缘等级按绝缘材料的蕞低耐热等级考核。

10.电动机的外壳防护等级

IP为电动机的外壳防护等级表示国/际防护代号,44为防护等级,数字越大,防护能力越强

11.工作制(也叫定额):电动机的工作方式。有S1~S10共十类,常用的是S1~S3这三类。S1为连续工作制,S2为短时工作制(运行与停歇交替进行,运行时间短,停歇时间也不是很长,温升未达额定值已停,温升未降到0又开始),S3为断续周期工作制(运行与停歇交替进行,运行时间短,停歇时间长,能使电机温升降到0)

如果您还有什么技术问题或者产品相关需求都可咨询宁波科劲电机有限公司

咨询电话:15924308848 (高小姐)

公司官网 https://www.nbkejin.com/

官方1688店铺网址:https://nbkejin.1688.com

官方淘宝店铺网址:https://nbkejin.taobao.com

公司地址:浙江省宁波余姚市低塘街道洋山村洞池湖塘创园3号
