工业机器人精密减速器与谐波减速器的对比分析|科劲电机

作者: 编辑: 来源: 发布日期: 2021.06.26 浏览次数:
信息摘要:
 工业机器人精密减速器的核心部件。与一般减速器相比,机器人减速器需要具有传动链短、体积小、功率大、重量轻、易于控制的特点。
 工业机器人精密减速器的核心部件。与一般减速器相比, 机器人减速器需要具有传动链短、体积小、功率大、重量轻、易于控制的特点。

  铰接式机器人中广泛使用的减速器有两种:RV减速器和谐波减速器。

  1.RV减速器和谐波减速器的原理及优缺点

  RV减速器:
科劲电机用于大扭矩机器人的腿腰肘三关节,RV用于大载荷工业机器人。与 RV减速相比,RV减速器的关键在于加工和装配工艺。 RV减速器具有较高的疲劳强度、刚度和使用寿 。与谐波传动不同,随着使用时间的增加,运动精度会显然减少。其缺点是重量大,体积大。
  RV减速器:

RV速器是一种RV传动装置,用于小负载工业机器人或大型机器人末端的几个轴,包括RV加速器和 RV减速器。RV减速器主要包括:刚性轮、柔性轮、轴承、波形发生器,缺一不可。其中刚性轮的齿数略大于柔性轮。小型机器人用RV减速器具有体积小、重量轻、承载能力大、运动精度高、单级传动比大的特点。

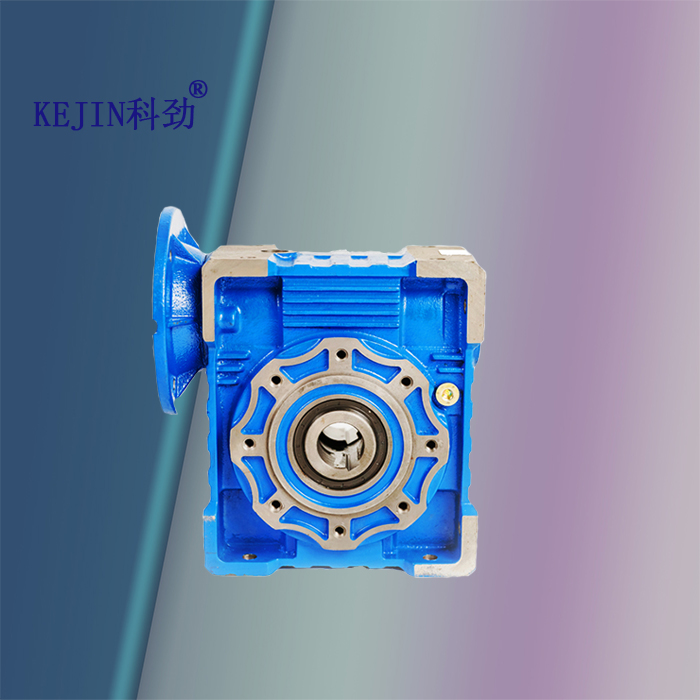

工业机器人精密减速器,RV减速器,科劲电机


  谐波减速器

  两人都是少齿差订婚。不同的是谐波中的一个关键齿轮是柔性的,需要反复高速变形,所以比较脆弱,承载能力和寿都是有限的。RV通常采用摆线针轮,而以前谐波采用渐开线齿廓。现在有的厂家采用双圆弧齿廓,比渐开线齿廓先很多。(供应房车生产线咨询电话:13501282025)

  减速机的两大巨头是Nabtesco和Hamonica  Drive,几乎垄断了机器人的全球减速机。这两种减速机都是微米级的加工精度,大批量生产很难有高可靠性,更何况是几千转的高速运转和长寿。

  谐波减速器由四个基本部件组成:柔轮、波形发生器、刚性花键和轴承。

工业机器人精密减速器,RV减速器,科劲电机

  柔性轮的外径略小于刚性轮的内径。通常柔性轮比刚性轮少两个齿。波形发生器的椭圆形状决定了柔轮和刚轮的齿接触点分布在椭圆之间的两个相对侧。在波发生器旋转期间,柔性齿轮和刚性齿轮齿之间的接触部分开始啮合。当波发生器顺时针旋转180度时,柔轮逆时针旋转一个齿数差。超过30%的齿在两个180对称的地方同时啮合,也造就了它的高扭矩传递。与谐波减速器相比,RV变速器是在传统销摆行星变速器的基础上发展起来的一种新型变速器。它不仅克服了一般销摆传动的缺点,而且具有体积小、重量轻、传动比范围大、使用寿长、精度稳定、效率高、传动平稳等一系列优点。RV减速器由摆线针轮和行星支架组成,因其体积小、抗冲击能力强、扭矩大、定位精度高、振动小、减速比大而广泛应用于工业机器人、机床、医疗测检设备、卫星接收系统等领域。

  RV减速器的外壳和摆线针轮由实心钢驱动,承载能力强。但谐波减速器的柔轮会不断变形传递扭矩,这就决定了谐波减速器承受大扭矩和冲击载荷的能力有限,所以一般用在前端。

以上是宁波科劲电机有限公司主营工业机器人RV减速器类产品.是一家经营多年的减速电机厂家.目前公司的RV减速器等产品

已经与各大企业建立长期合作关系。

如果您还有什么技术问题或者产品相关需求都可咨询我们宁波科劲电机有限公司!咨询电话: 188-6899-0928  (唐先生)

官网 https://www.nbkejin.com/


公司地址:浙江省宁波余姚市低塘镇街道洋山村洞池湖塘创园 3

1688 店铺网址: https://nbkejin.1688.com
