电机调速器工作原理以及接线图

作者: 编辑: 来源: 发布日期: 2021.12.10 浏览次数:
信息摘要:
电机调速器工作原理以及接线图由此可以得出电机的转速n和频率f是成正比的,所以我们只需通过电机调速器改变频率f就能实现电机的转速得到改变。在频…
一、电机调速器工作原理

在实际的应用中若是电机是采用了交流的,那么它的同步转速原理表达方式则是n=60/f(1-s)/p(1),从式子中我们可以看出n则是代表了异步电动机的转速,二f代表异步电动机的频率,s就是转差率以及p是极对数。由此可以得出电机的转速n和频率f是成正比的,所以我们只需通过电机调速器改变频率f就能实现电机的转速得到改变。在频率f范围是在0到50赫兹内产生变化的时候,电机转速调节范围就会变得更加的泛,单相 电机调速器工作原理就是利用改变电动机的电源频率才打到调节速度的目的。电机调速器工作原理以及接线图

电机调速器工作原理以及接线图

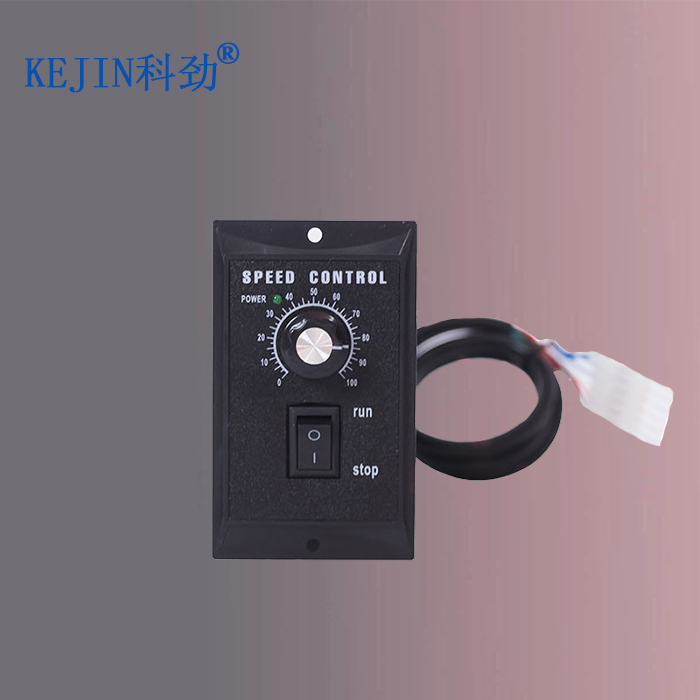

    单相交流电机调速器工作原理而是当电动机的控制回路中串联双向可控硅,同时在利用可控硅的导通角对电机的端电压进行有效的控制。若是外接电源电压或者是负载波动所产生的转速改变时,电机调速器会和电机本体同轴所连接的测速发电机输出信号经过积分器和转速给定信号比较,在它的误差放大之后会与过零触发信号通过驱动转移相触发器从而实现电压的自动调节,并能让转速稳定在给定值,想要改变方向的时候仅仅只需要将电机正反转接头调整一下位置就行。 电机调速器工作原理以及接线图

电机调速器工作原理以及接线图

二、电机调速器接线图

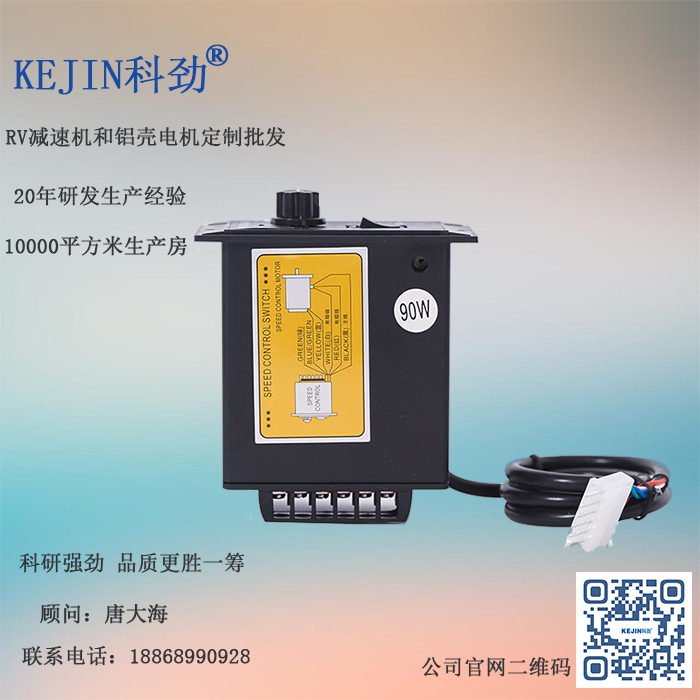

通过下面的接线实物图我们可以清晰的看到电路原理,首先将电源正极所接出来的一根线与电机调速器的红线相互连接,其次再把电源接出的那根电线和电动机的正极进行接连。调速器的蓝色线是需要和电机的负极连接,电机调速器的黑色线是需要和电源负极连接,完成以上步骤即可(电机调速器接线实物图如下所示)。

单相电机调速器是两根线并且电动机也是两根线的情况下怎么接?首先接线的方式是采用串联的形式,将电机线头1接到零线位置,然后再把电机的线头2和调速器线头1相互连接,单相电机调速器的线头2接入到火线上即可。

电机调速器工作原理以及接线图

电机调速器工作原理以及接线图四

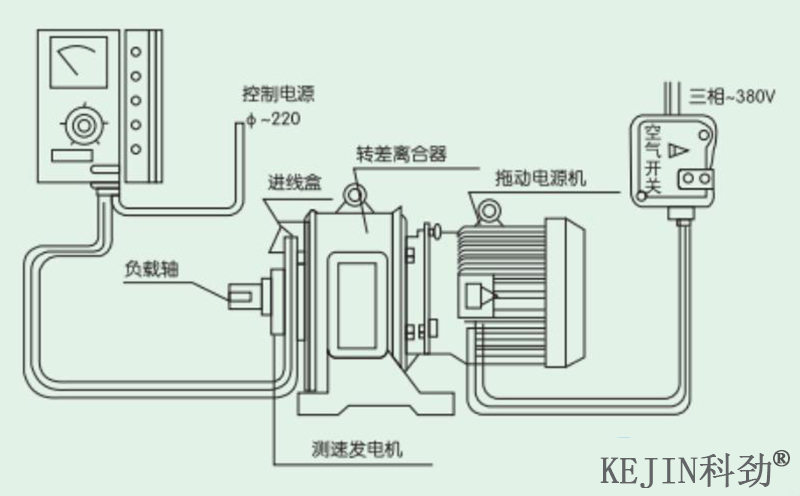

三相电机调速器接线方法首先要将电机的U、V、W三个线路经过接触器后再接入到电源上,然后再把调速器的1、2线接到220V电源上去。3、4两根粗线则需接到电机的励磁线圈上(电机的左侧接线盒的前面两个接线柱有相应的数字标识),5、6、7(U、V、W)三线接到电机的测速发电机上(左侧接线盒后面三个接线柱有对应的数字标识),具体情况可参照说明书。

 以上是电机调速器工作原理以及接线图,可登陆科旭电机官网进行查看电子调速器、直流调速器、交流调速器等产品信息资讯,欢迎来电咨询:18868990928,同时也可以在线联系微信客服进行产品咨询!
