蜗轮蜗杆减速机工作原理介绍

你知道蜗轮蜗杆减速机吗,它的工作原理你知道吗,跟着科劲电机一起来看一下吧。

在两个交错的轴心之间传递运动和动力,这是蜗轮蜗杆结构减速机的工作原理。其中间平面的蜗轮相当于齿轮和齿条的,而蜗杆跟螺杆的形状也相似。

基本参数包括了模数m、蜗杆头数 、蜗轮齿数、蜗杆直径系数q、压力角、导程角、齿顶高系数(取1 )及顶隙系数(取0.2)。在这些参数中,模数m和压力角指的是蜗杆轴面的模数和压力角,而且都是标准值。

蜗轮蜗杆的特点

1.传动比大,比交错轴斜齿轮机构更为紧凑。(传动比等于蜗轮的齿数和蜗杆的齿数比,而蜗杆的齿数(螺头数 )往往能少得可怜,因此传动比能大得多。)

2.蜗杆传动相当于螺旋传动,大多数是齿啮合传动,所以传动平顺,噪音比较

3.两轮啮合齿面之间是线接触,它的承载能力比交错轴斜齿轮机构要高得多。

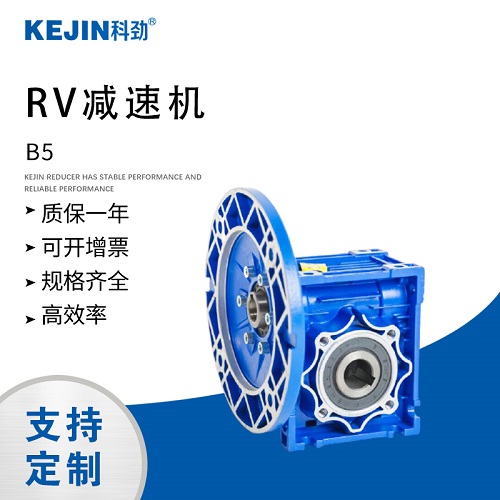

蜗轮蜗杆减速机

4.具有自锁性,能做到反向自锁,只能由蜗杆驱动蜗轮,而能由蜗轮驱动蜗杆。如起重机械使用的自锁式蜗杆机构,它的反向自锁性就能起到防护的作用

5.传动效率更低,磨损更严重。当蜗轮蜗杆啮合传动时,啮合轮齿间的相对滑动速度较大,因而摩擦损耗较大,效率较低。另一方面,较大的相对滑动速度使齿面严重磨损,发热。

6.蜗杆轴向力更大一些。蜗轮和蜗杆减速机也被广泛应用于两轴交错,传动比大,传动功率小或间断工作的场合。
